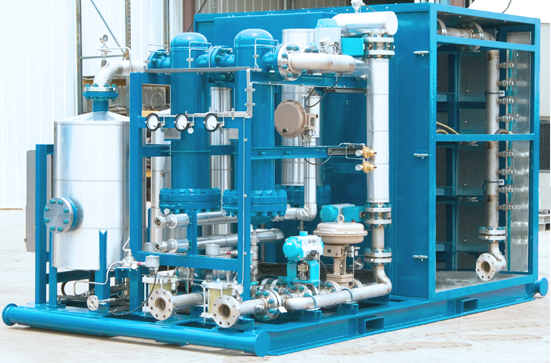

Установка очистки топливного газа FGS
Установки очистки топливного газа для защиты работающих на природном газе двигателей, турбин и горелок от жидкой слизи, твердых веществ и жидких аэрозолей.
Эффективны для газовых потоков до 100 000 м3 / ч.
Доступны в исполнении из углеродистой стали, низкотемпературной стали и нержавеющей стали. Стандартная конфигурация включает: стрейнер фильтр, коалесцирующий фильтр сепаратор, фильтр очистки сухого газа, насос, трубопровод, арматуру, расходомер, панель управления NEMA 7 с программируемым контроллером, манометры, датчики контроля, нагреватель для повышения температуры газа, чтобы выпарить вовлеченную жидкость и контролировать точку росы, предохранительные и регулирующие клапаны.
Электропитание 380 В/3/50 Гц.Размеры присоединения : Ду 25 – Ду 200. Дапазон давления на входе / выходе трубопровода : 10 — 60 бар.
Установки разработаны в соответствии с ASME Sec. VIII Ed. 1 и ASME B31.3.
Электропитание 380 В/3/50 Гц.Размеры присоединения : Ду 25 – Ду 200. Дапазон давления на входе / выходе трубопровода : 10 — 60 бар.
Установки разработаны в соответствии с ASME Sec. VIII Ed. 1 и ASME B31.3.
Промышленные фильтры и сепараторы для очистки газа

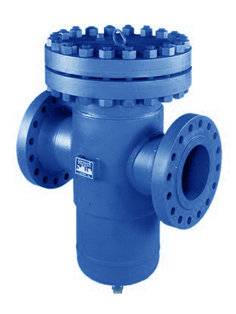

Корзинчатый стрейнер фильтр SG
Используется как входной фильтр грубой очистки. Разработан в соответствии ASME code Sec. VIII Ed. 1.
Сменные перфорированные корзинчатые элементы в диапазоне от 20 mesh (0,8 mm) до 400 mesh (0,04 mm).
Материал исполнения корпуса: углеродистая сталь, нержавеющая сталь,Hastelloy,Incolloy.
Рабочее давление до 105 бар. Размер до DN 1000.
Исполнение — фланцевое (ASME 16.5) или в стык (ASME 16.9).
Y стрейнер фильтр
Используется как входной фильтр грубой очистки. Разработан в соответствии ASME VIII Ed. 1.
Сменные сетчатые элементы в диапазоне от 20 mesh (0,8 mm) до 400 mesh (0,04 mm).
Материал исполнения корпуса: углеродистая сталь, нержавеющая сталь,Hastelloy,Incolloy.
Рабочее давление до 250 бар. Размер до DN 600.
Исполнение — фланцевое (ASME 16.5) или в стык (ASME 16.9).
Фильтр сухого газа
FG

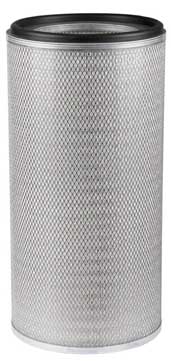

Фильтры способны удалить загрязняющие вещества (пыль, грязь, песок) прямо из сухого газового потока с эффективностью 99,9% при размере частиц 0,5 или 1 мкм.
Обладают высокой скоростью потока при низком дифференциальном давлении. Производительность фильтров до 700 000 м3/ч (при давлении 100 бар)
Исполнение: одноступенчатые, однокартриджевые или многокартриджевые. Обладают высокой скоростью потока при низком дифференциальном давлении.
Исполнение: одноступенчатые, однокартриджевые или многокартриджевые. Обладают высокой скоростью потока при низком дифференциальном давлении.
Рабочее давление до 160 бар. Температура рабочая : до 150*С. Размер до DN 600.
Вертикальная и горизонтальная конфигурация. Разработан в соответствии с ASME кодом Sec. VIII Ed. 1.
Материал исполнения: углеродистая сталь, низкотемпературная сталь, нержавеющая сталь (другие материалы по запросу).

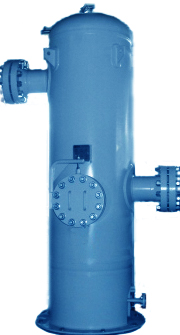

Фильтр сепаратор FSG
Для удаления из газового потока частиц, таких как грязь, пыль, песок, а также жидкостей и легких углеводородов.
По исполнению : 2х или 3х этапные (фазные).
Процесс реализуется с использованием:
- входной сетчатой отбойной перегородки, чтобы удалить большинство жидких шлаков и большие твердые загрязняющие вещества;
— одной или двух ступеней разделительных патронных картриджей, для удаления мелких твердых частиц и вовлеченной воды;
— одной или двух ступеней разделительных патронных картриджей, для удаления мелких твердых частиц и вовлеченной воды;
— каплеуловителя (демистора высокой фильтрации), для окончательного удаления влаги.
Разработан в соответствии ASME code Sec. VIII Ed. 1.
Эффективность удаления капельной жидкости
100% при 8 мкм
99.5% при 0.5 мкм
99.5% при 0.5 мкм
Эффективность удаления частиц
100% при 3 мкм
99.5% при 3 мкм
99.5% при 3 мкм
Производительность до 300 000 м3/ч.
Рабочая температура (для стандартного исполнения) — 60*С до + 120*С.
Рабочее давление до 60 бар. Размер до DN 600.
Коалесцирующий фильтр сепаратор
FCG
Специально разработан и позволяет эффективно удалять жидкие частицы (капельная влага, роса, следы углеводородов) и твердые частицы (пыль) менее 10 мкм из газового потока, для защиты оборудования и оптимизации эффективности процессов.
Однако, они не предназначены для удаления больших объемов воды.
Разработан в соответствии с ASME кодом Sec. VIII Ed. 1.
Однако, они не предназначены для удаления больших объемов воды.
Разработан в соответствии с ASME кодом Sec. VIII Ed. 1.
Эффективность удаления 99.99% при 0.3 мкм по жидкости и частицам.
Процесс коалесцирования (коагуляции) может быть реализован:
Процесс коалесцирования (коагуляции) может быть реализован:

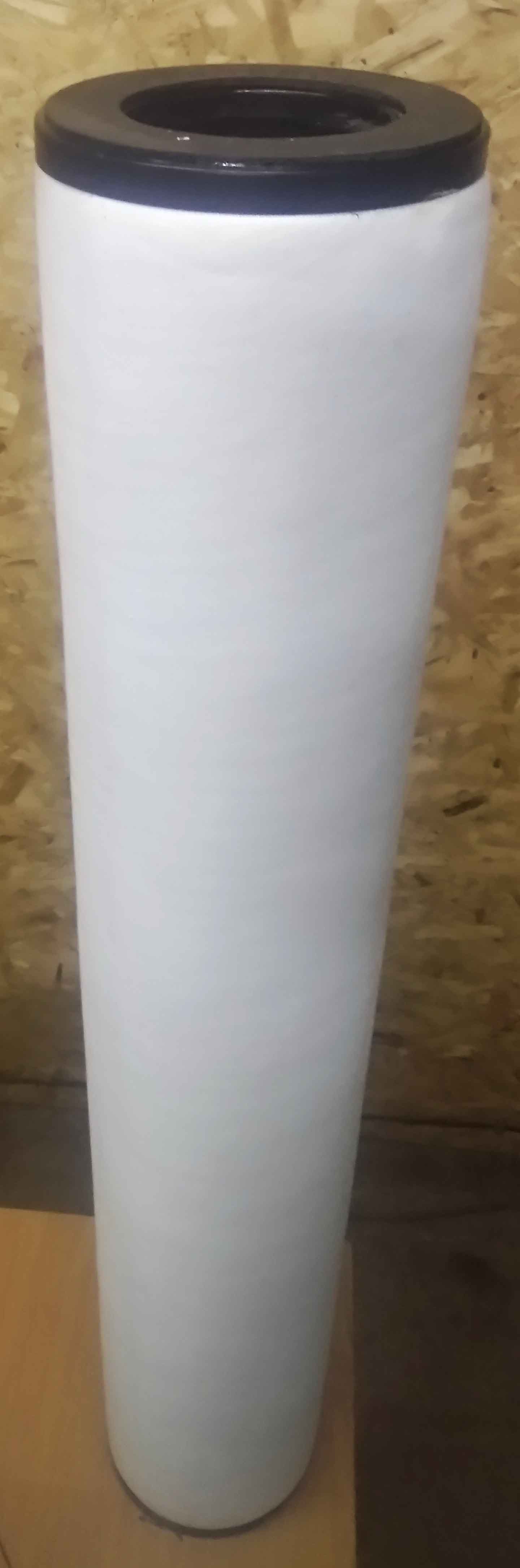

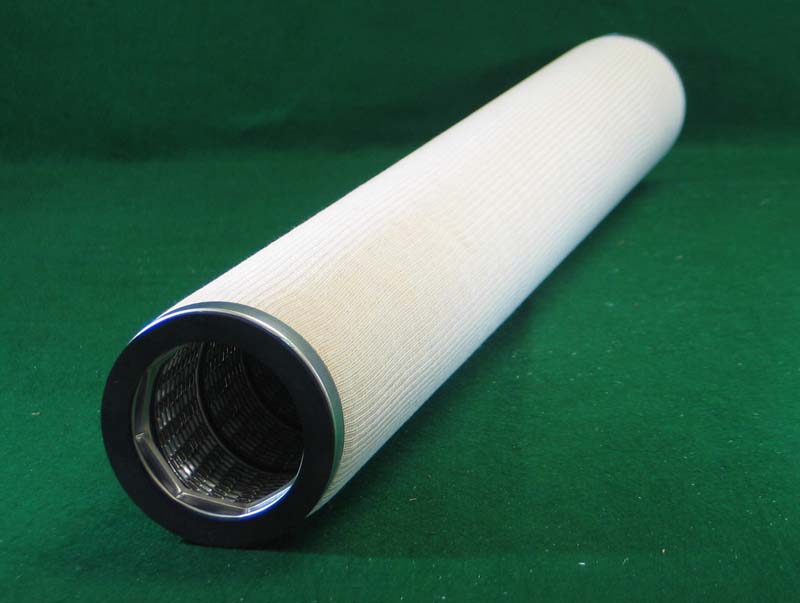

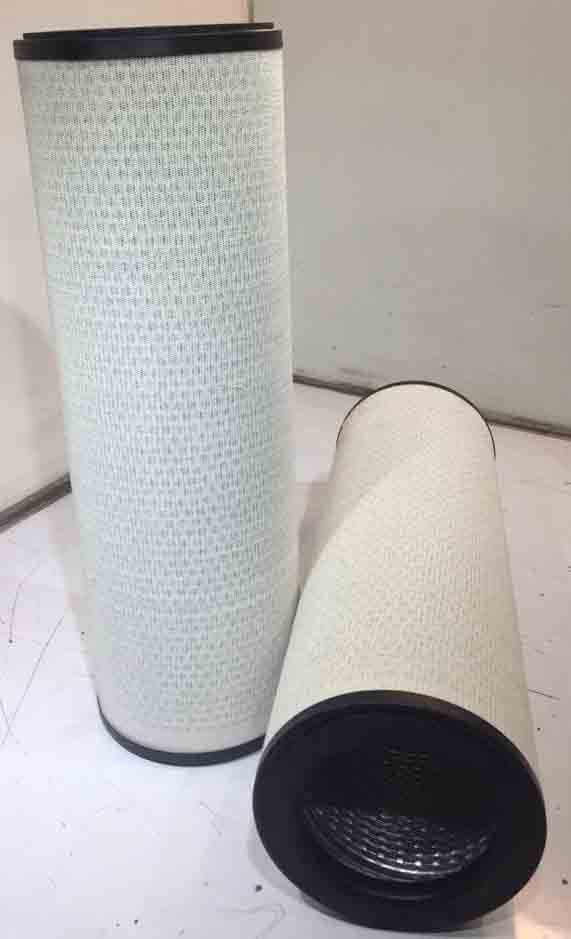

— с использованием комбинации специальных сливающихся стекловолоконных картриджей или пакетов сливающихся стекловолоконных пластин
— разделительной секции : каплеуловителя (демистора высокой фильтрации) или лопастного экстрактора, для окончательного удаления влаги.
Коалесцирующий фильтр сепаратор доступен в горизонтальной и вертикальной конфигурации.
Производительность сепаратора до 450 000 м3/ч при рабочем давлении (max) 100 бар.
Рабочая температура (при стандартном исполнении) — 60*С до + 120*С.
Размер до DN 600.
