Транспортировка, перекачка и длительное хранение дизельного топлива приводит к появлению воды, накоплению грязи, росту микроорганизмов.Даже небольшое количество воды в топливе может соответствовать действию абразивной жидкости под высоким давлением. Если не очищать топливо,оно может стать настолько загрязненным, что это может привести к дорогостоящему ремонту поврежденного оборудования или привести его в негодность. Чтобы быть уверенным, что поставляемое или потребляемое топливо не имеет в своем составе воду или загрязняющие твердые включения, Вам необходимо установить надежное оборудование по очистке на пунктах хранения или раздачи топлива.

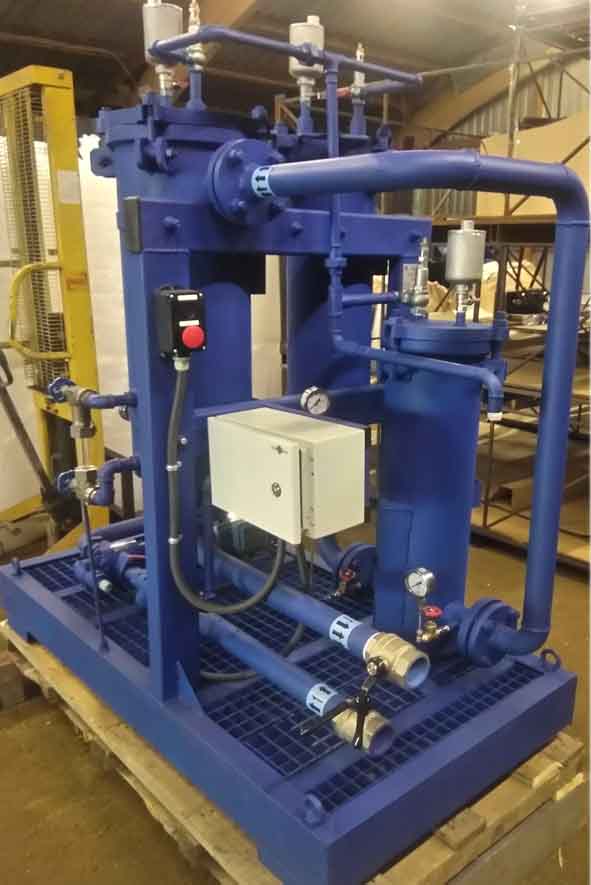

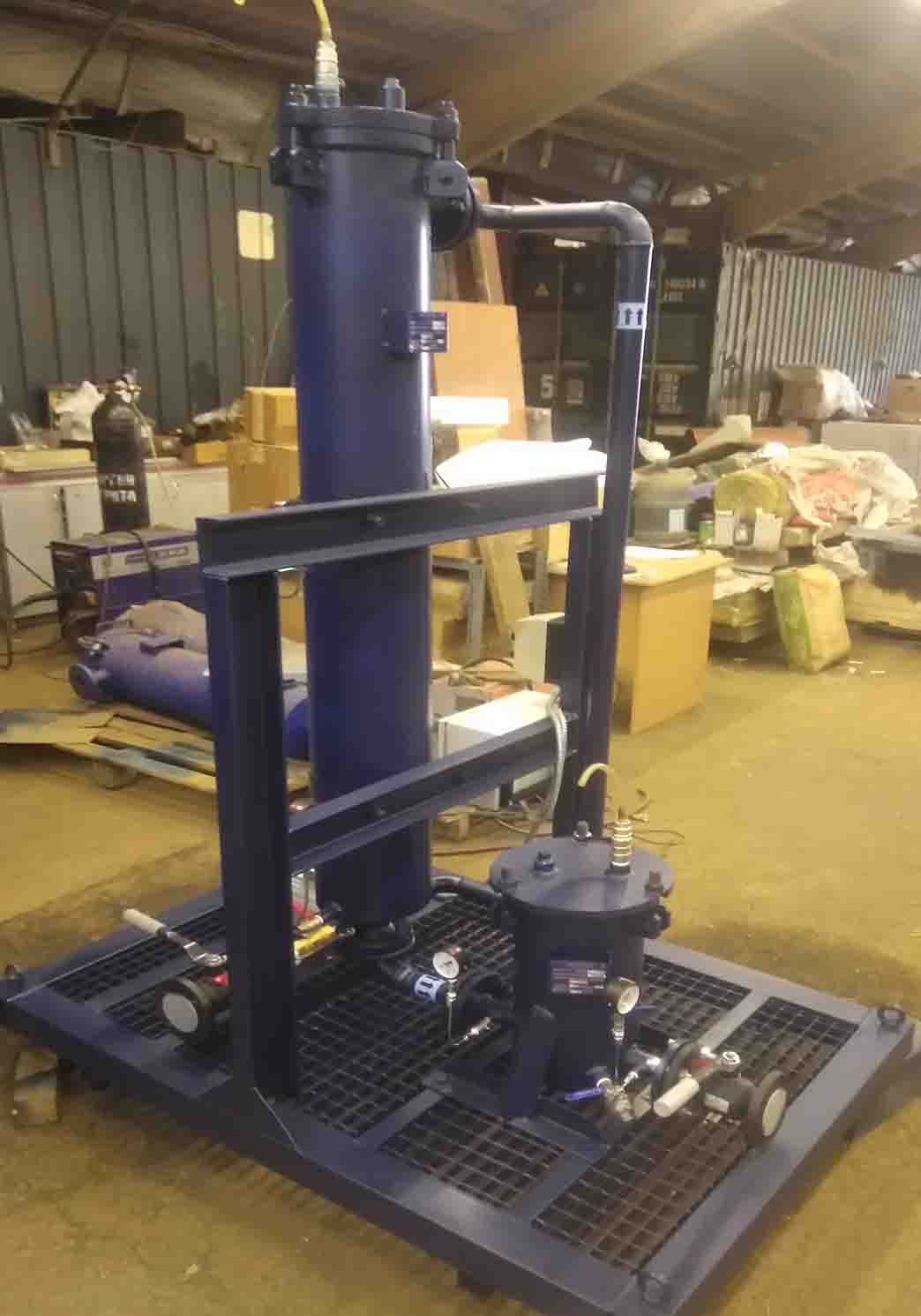

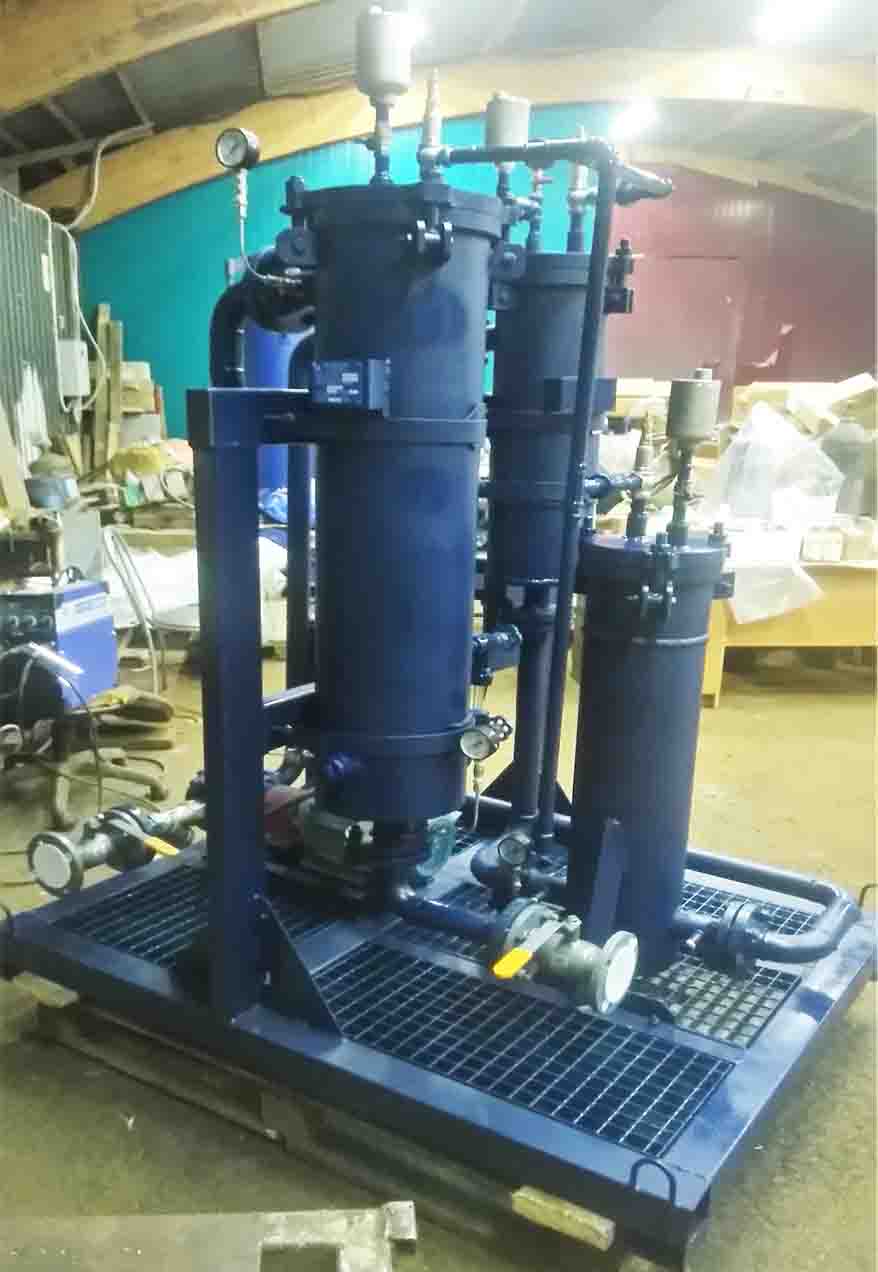

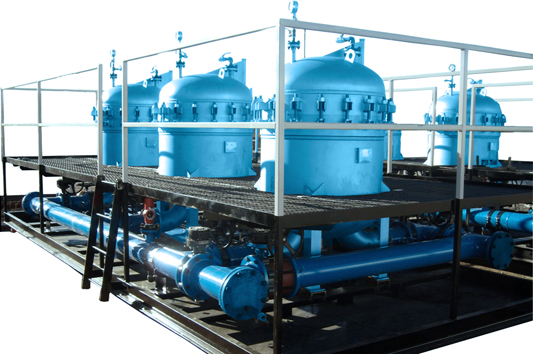

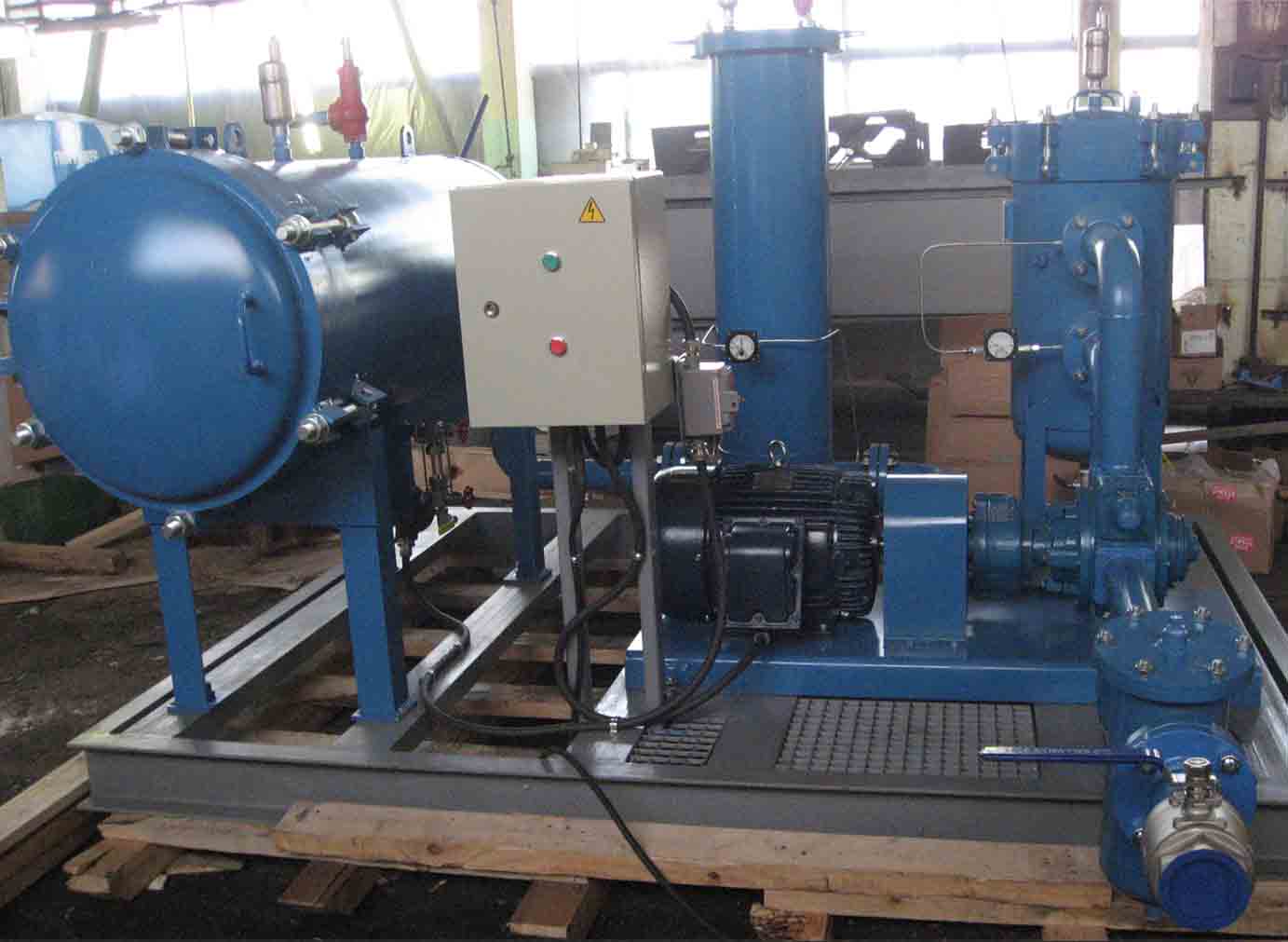

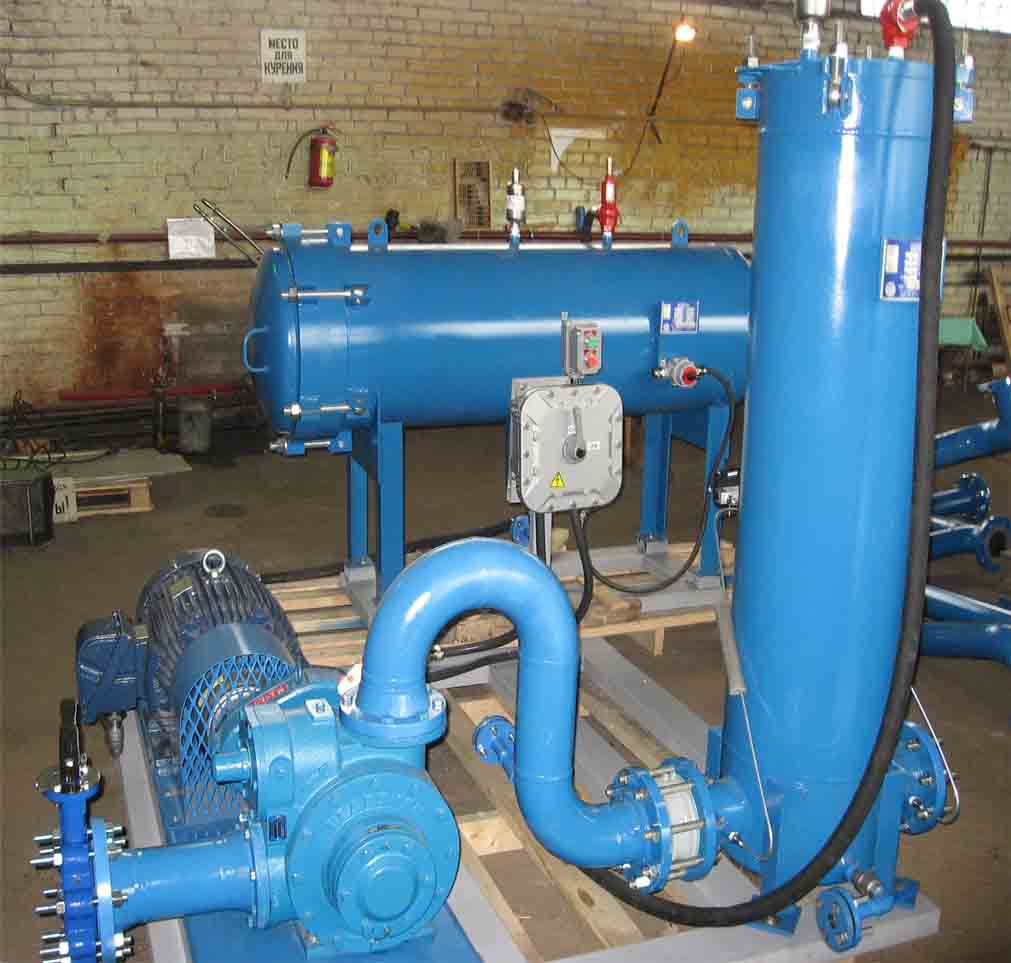

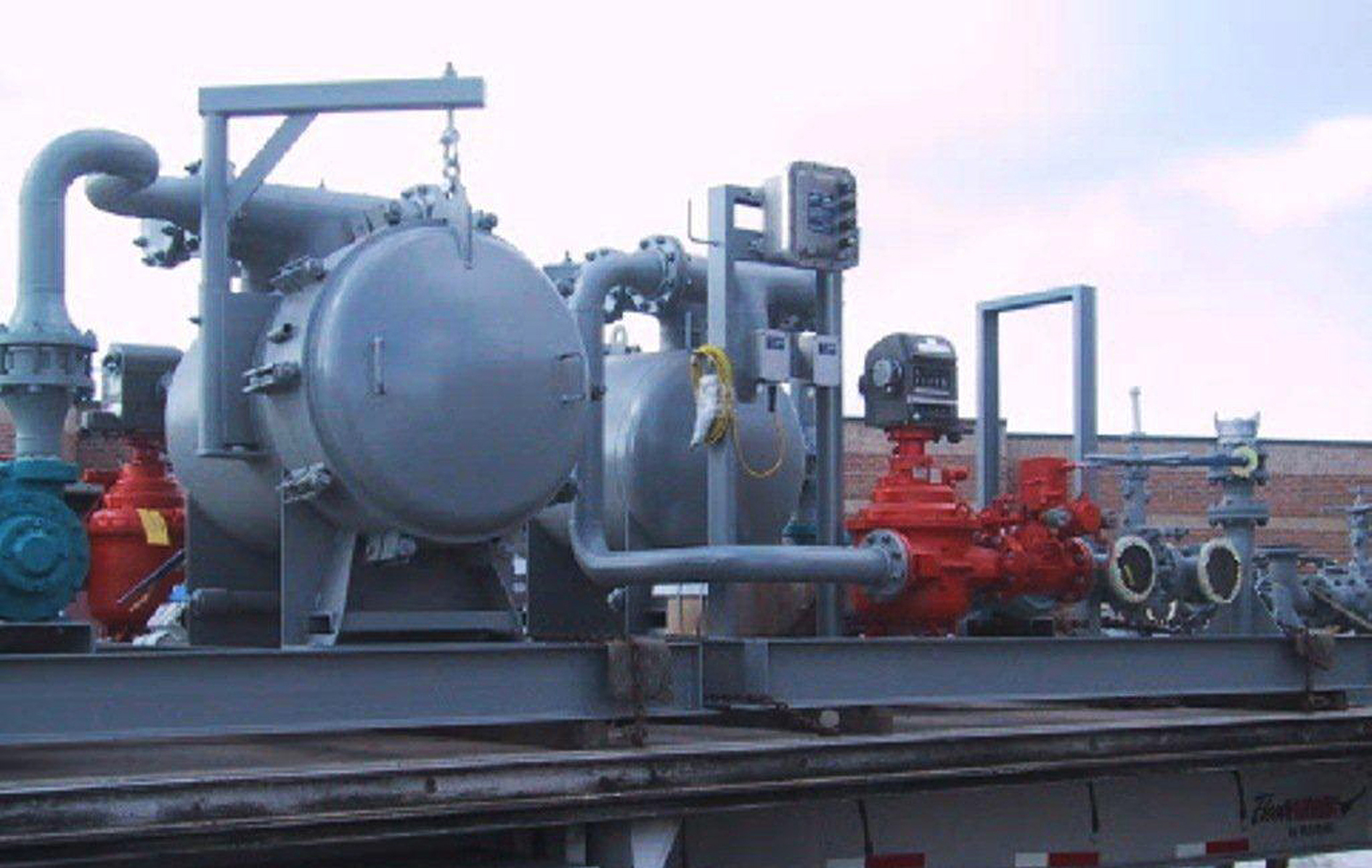

Промышленные стационарные установки очистки топлива FVS
Установки очистки топлива FVS были специально разработаны для поддержания чистоты топлива в местах его хранения в большом объеме : наливных топливных терминалах, топливохранилищах, нефтебазах и др.
Наши установки эффективно очищают топливо как при перекачке из резервуара в резервуар, так и автоматически могут рециркулировать топливо в емкостях хранения много раз в течение одного дня.
Они также могут быть использованы в качестве главного насоса перекачки между емкостями.
Установки FVS представляют собой многоступенчатую систему очистки с использованием предварительных стрейнер фильтров, входных фильтров картриджевого или корзинчатого типа, коалесцирующих сепараторов, фильтров тонкой очистки и при необходимости — регенерирующих фильтров.
Корпуса стрейнер фильтров, фильтров и коалесцирующих сепараторов — изготовлены из углеродистой стали, холодностойкой стали, нержавеющей стали или специальных сплавов. Части контактирующие с жидкостью покрыты полимерным защитным слоем, чтобы обеспечить предельную защиту против коррозии.
В фильтрах очистки и коалесцирующих сепараторах используются высокоэффективные фильтрующие элементы с эффективностью фильтрации до 99,9% при 5 мкм (ISO 16889).
Фильтрующие элементы для удаления частиц доступны в номинале: 0,5 мкм, 1 мкм, 3 мкм, 5 мкм, 10 мкм, 15 мкм,25 мкм и 40 мкм.
Элементы комбинации коагулятора/сепаратора, могут уменьшить концентрацию воды в топливе от 0.5% до 0.0005% за один проход.
Коалесцирующие элементы доступны в номинале от 1 мкм, с эффективностью удаления воды 95% до 10 ррм.
Установки комплектуются программируемыми логическими контроллерами PLC с сенсорным экраном, для полностью автоматических операций.
Стандартное исполнение с использованием контрольной панели NEMA 4.
Взрывозащищенное исполнение с использованием контрольной панели NEMA 7.
Производительность установок до 4000 м3/ ч. Имеется возможность регулировки производительности.
Дополнительно установки комплектуются системой регененерации топлива FES (смотри : Установки регенерации)
Электропитание: 380 В/ 3/ 50 Гц.

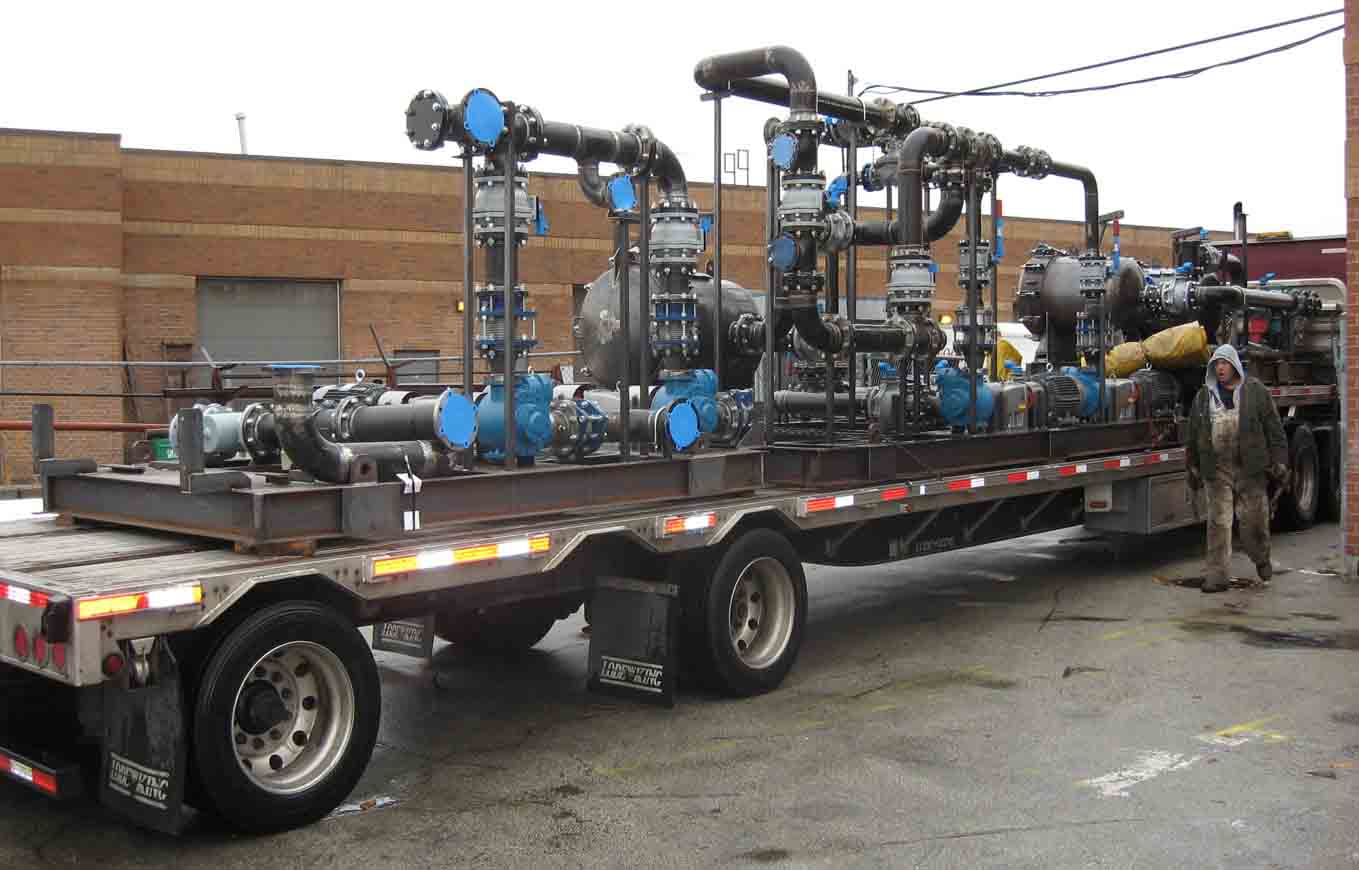

Производятся в стационарном варианте — установка на скиде, или в мобильном варианте – на трейлере.
*** Могут использоваться для очистки легких нефтей — топливного типа (по запросу).

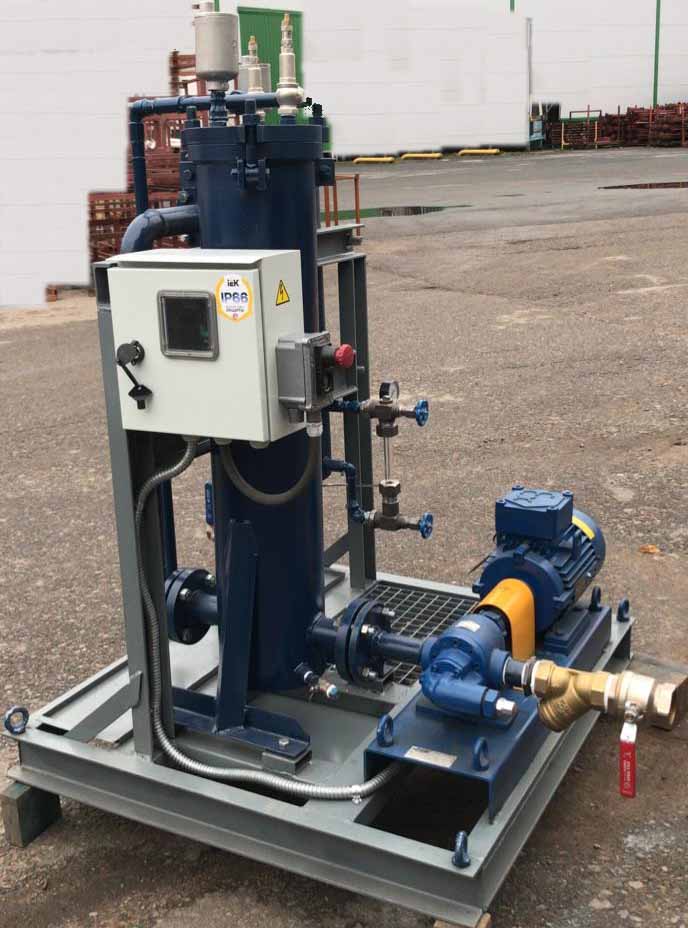

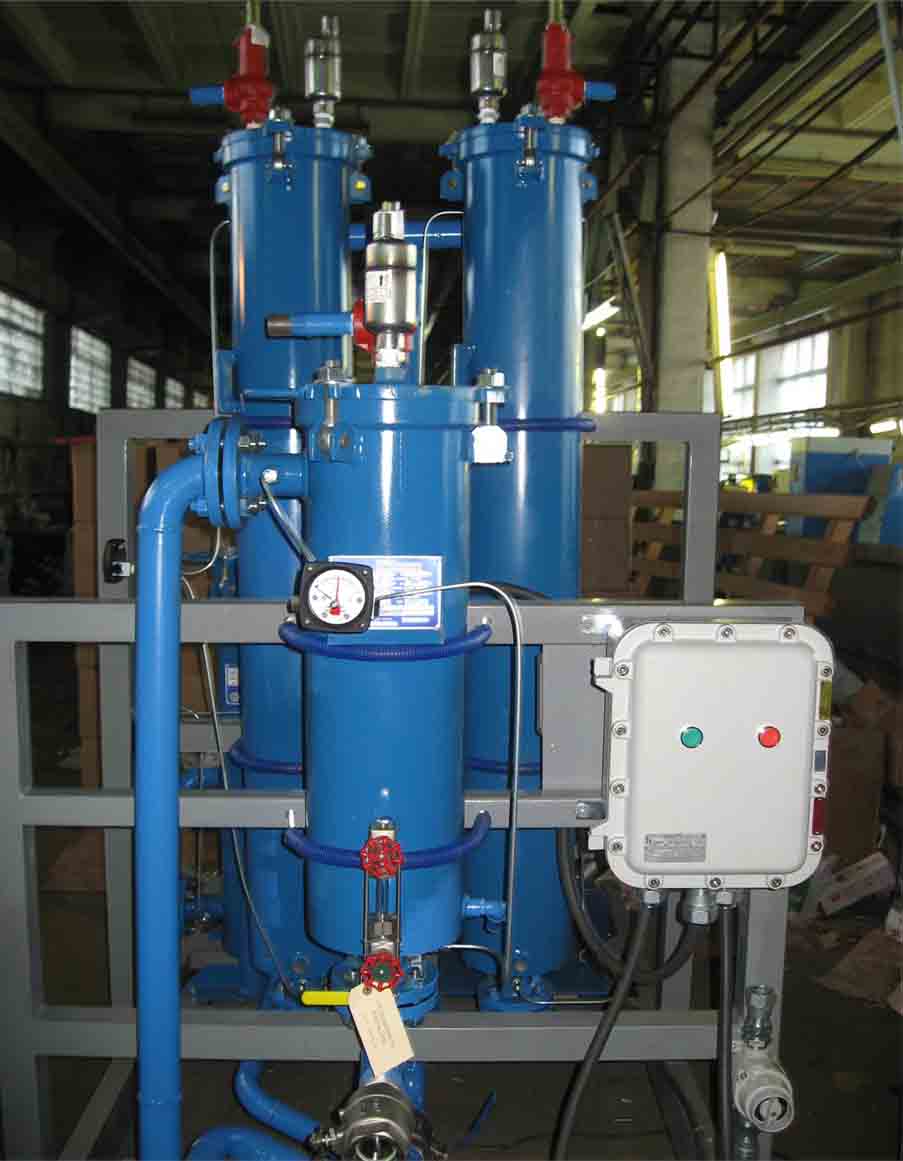

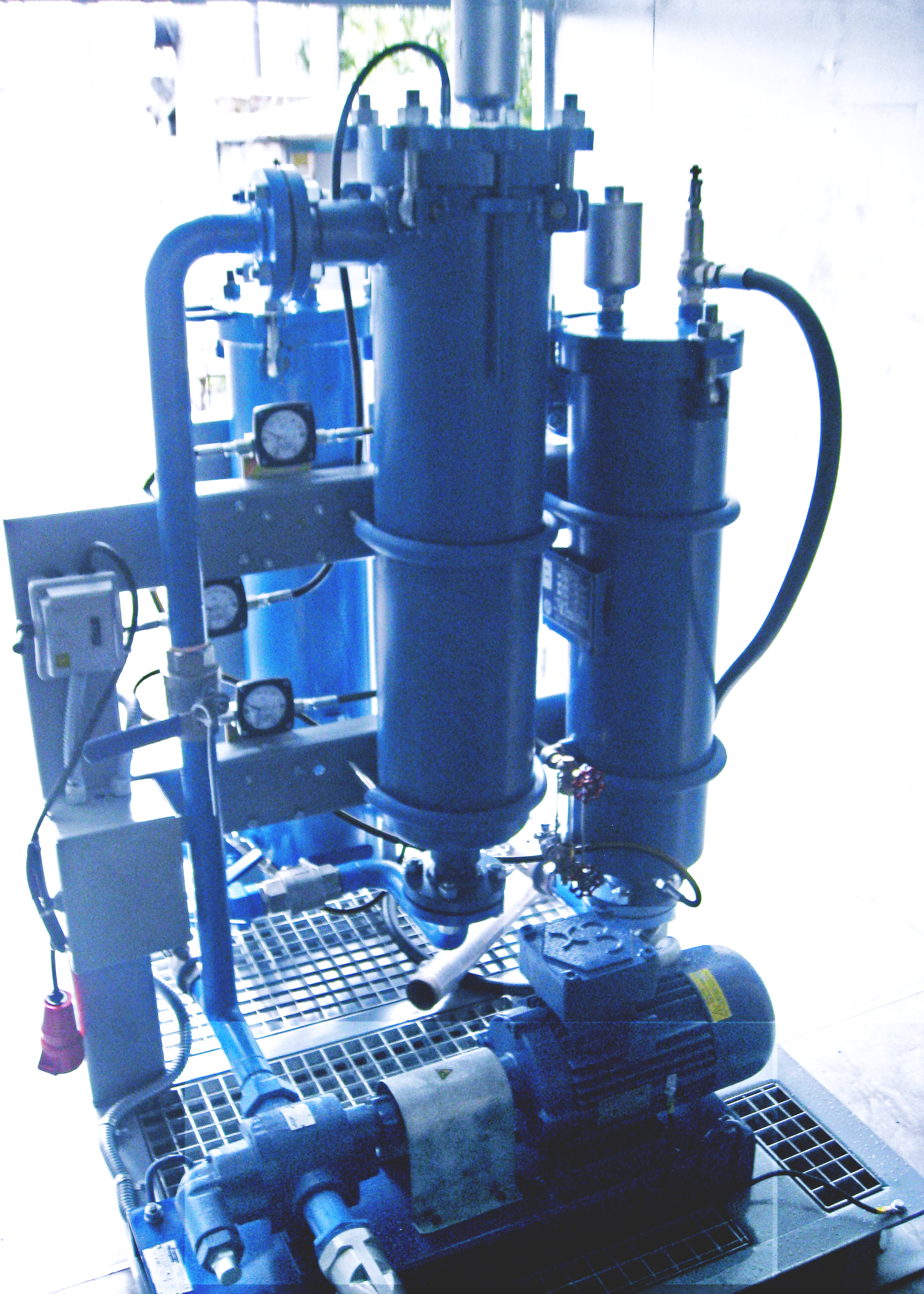

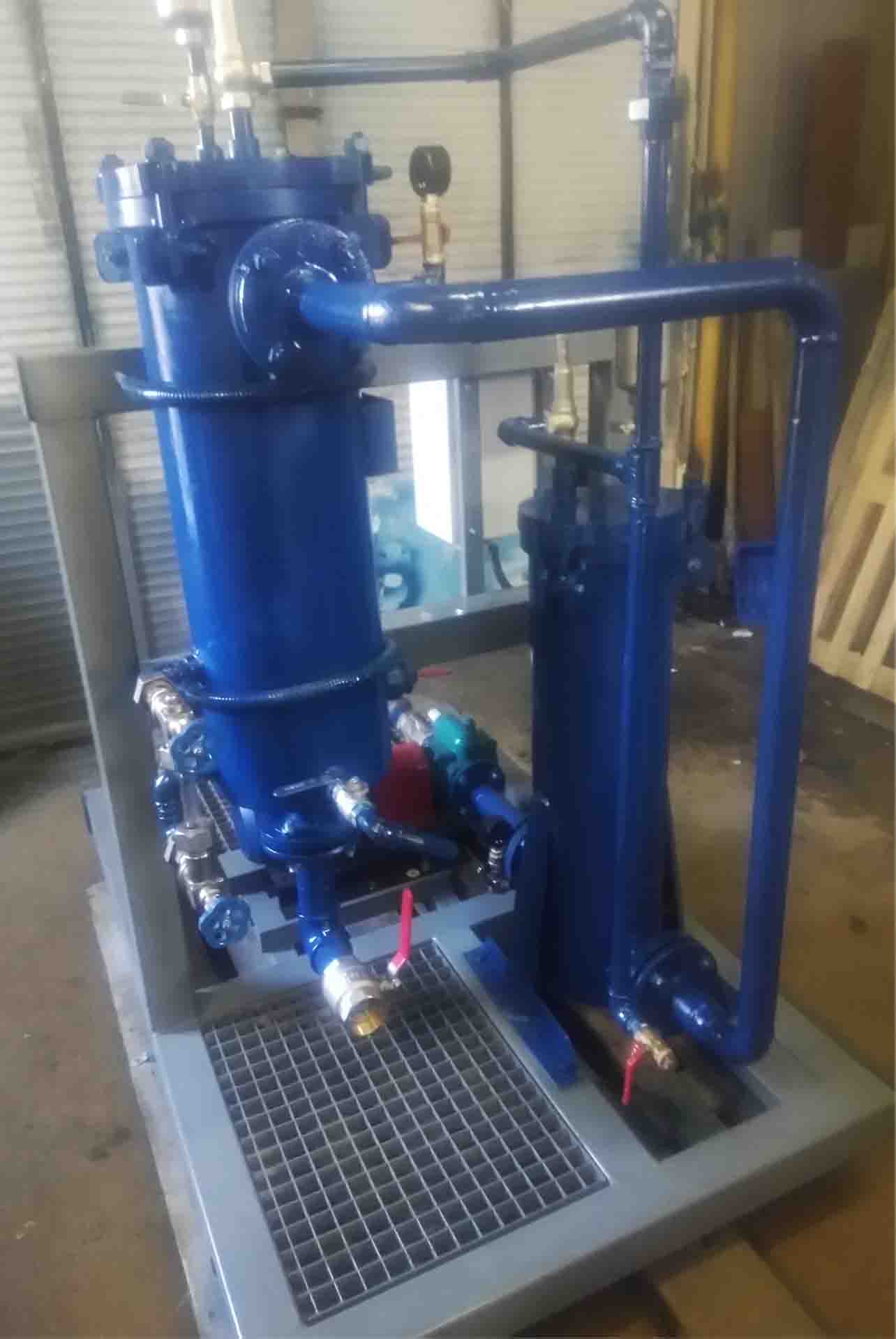

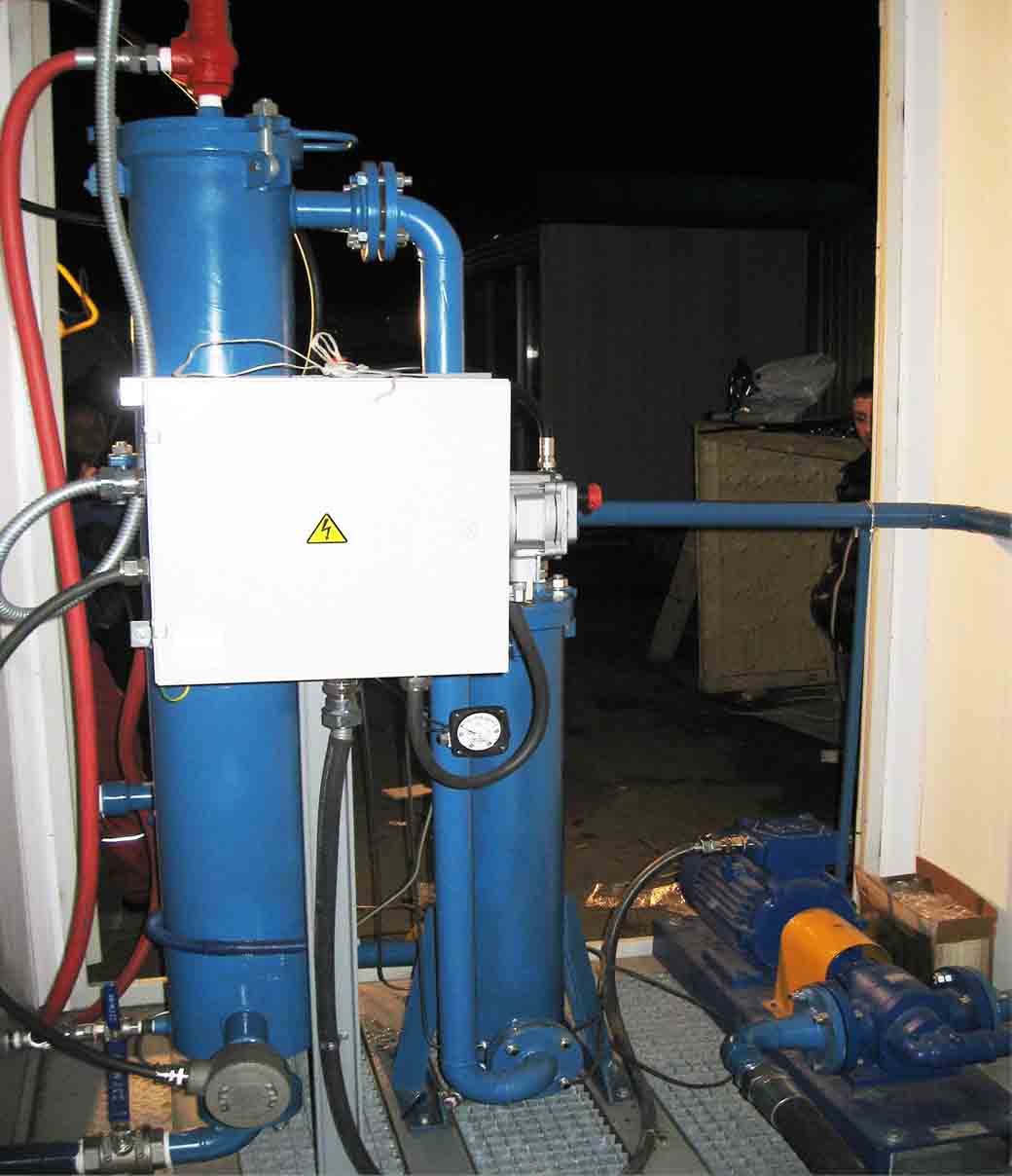

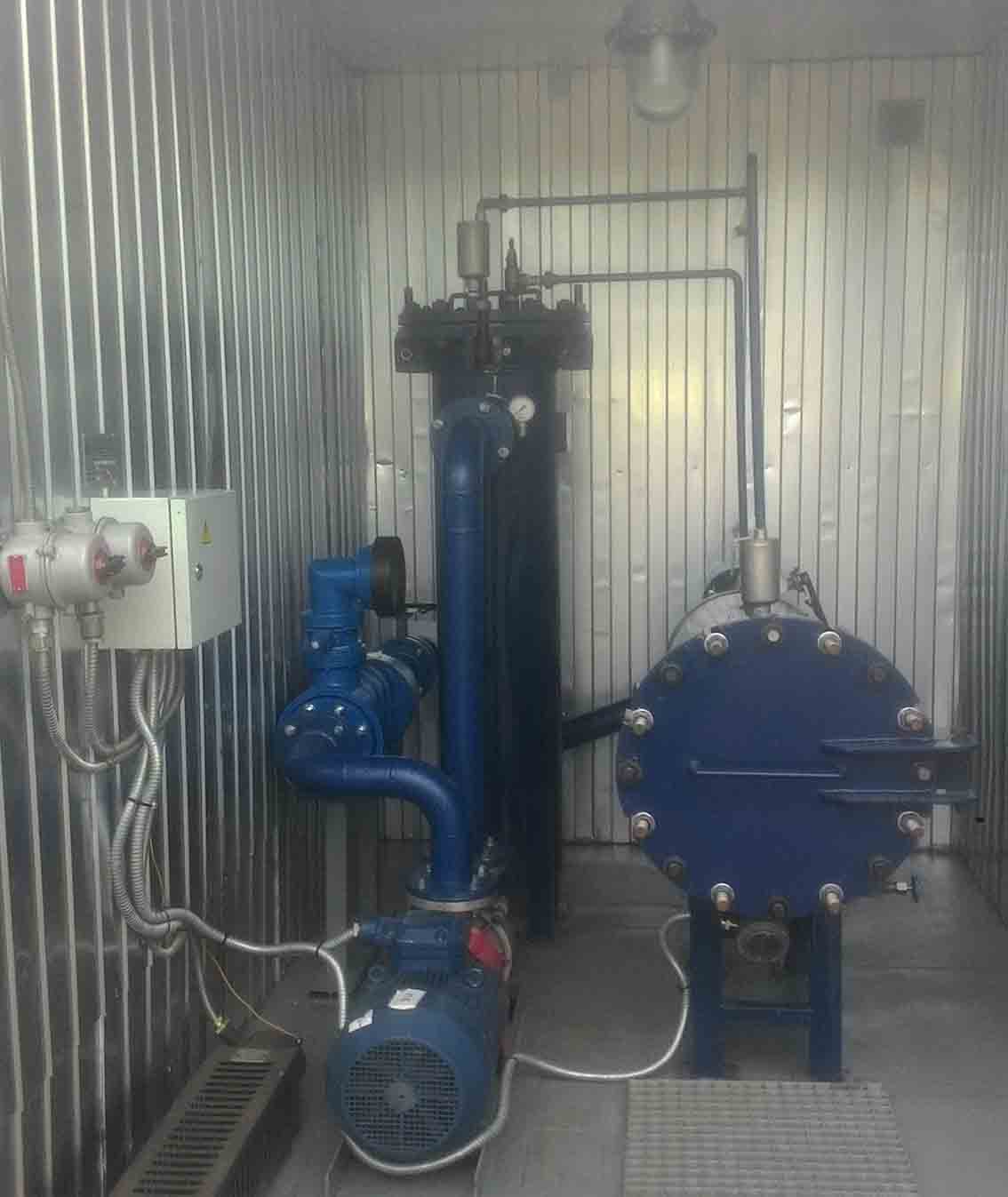

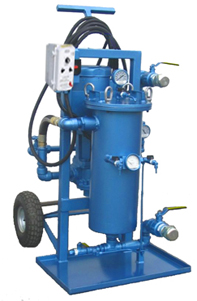

Мобильная компактная установка FVS — М
.jpg)
Установка предназначена для эффективной очистки дизельного топлива от воды, донных отложений и шлама в местах хранения или при сливе топлива из одного резервуара в другой.
Производительность установки до 20 м3/ч с возможностью регулирования расхода.
Установка оснащается шестеренным или центробежным самовсасывающим насосом, с возможностью самовсасывания до 6 м.
Установка имеет три или четыре ступени очистки: входной стрейнер фильтр, входной фильтр (картриджевый или корзинчатый), коалесцирующий
сепаратор со сливными картриджами или абсорбирующими элементами. Дополнительно может комплектоваться фильтром тонкой очистки.
Эффективность очистки 99% частиц до 5 мкм и 99,8 % воды (свободной и эмульсированной) до 15 ррм.
Управление: ручное или автоматизированное. Панель управления: NEMA 4 или NEMA 7 (взрывозащищенное исполнение).
Электропитание: 380 В/3/50 Гц. Дополнительно комплектуется регулятором производительности и расходомером.
Компак.jpg)

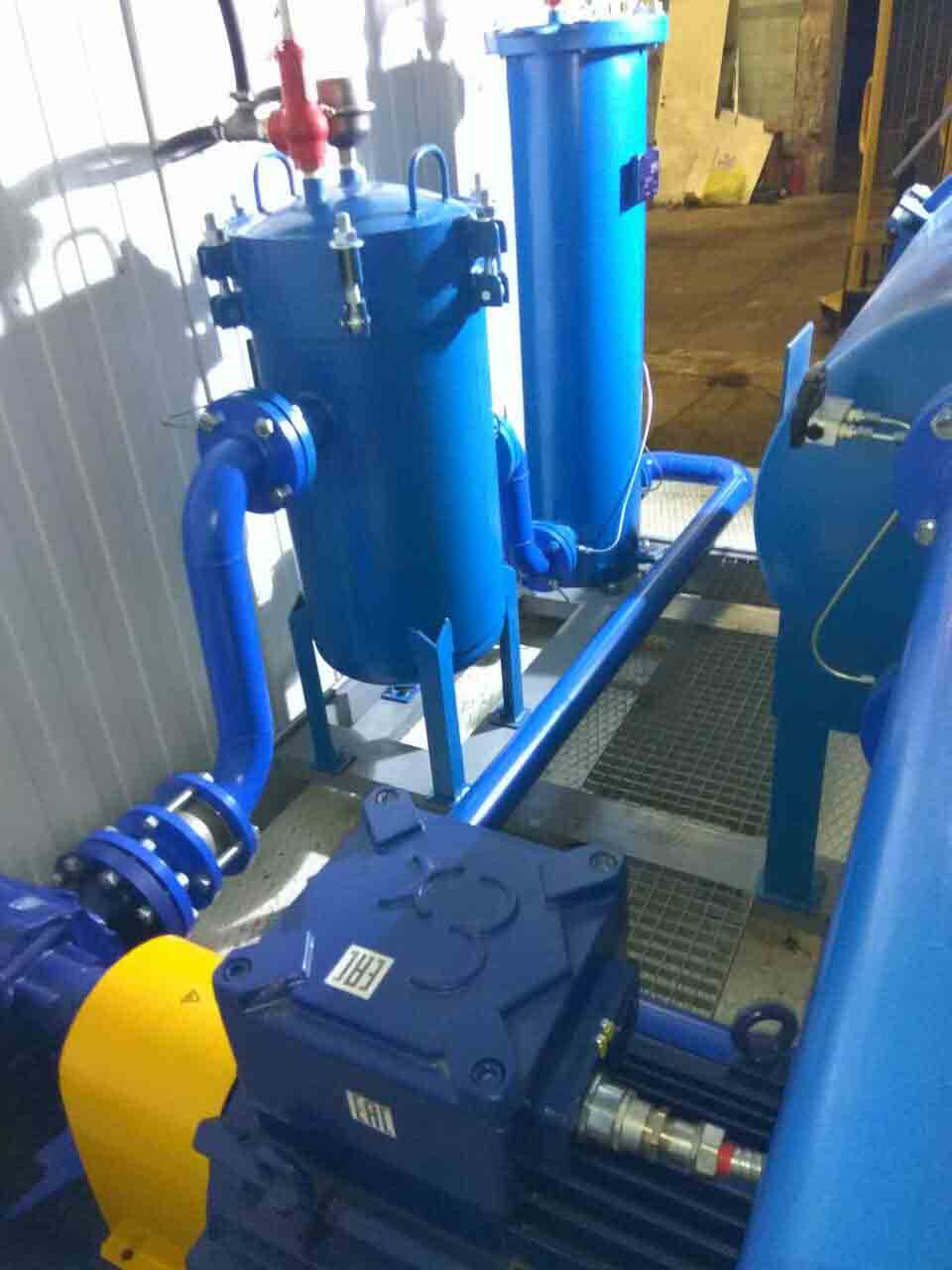

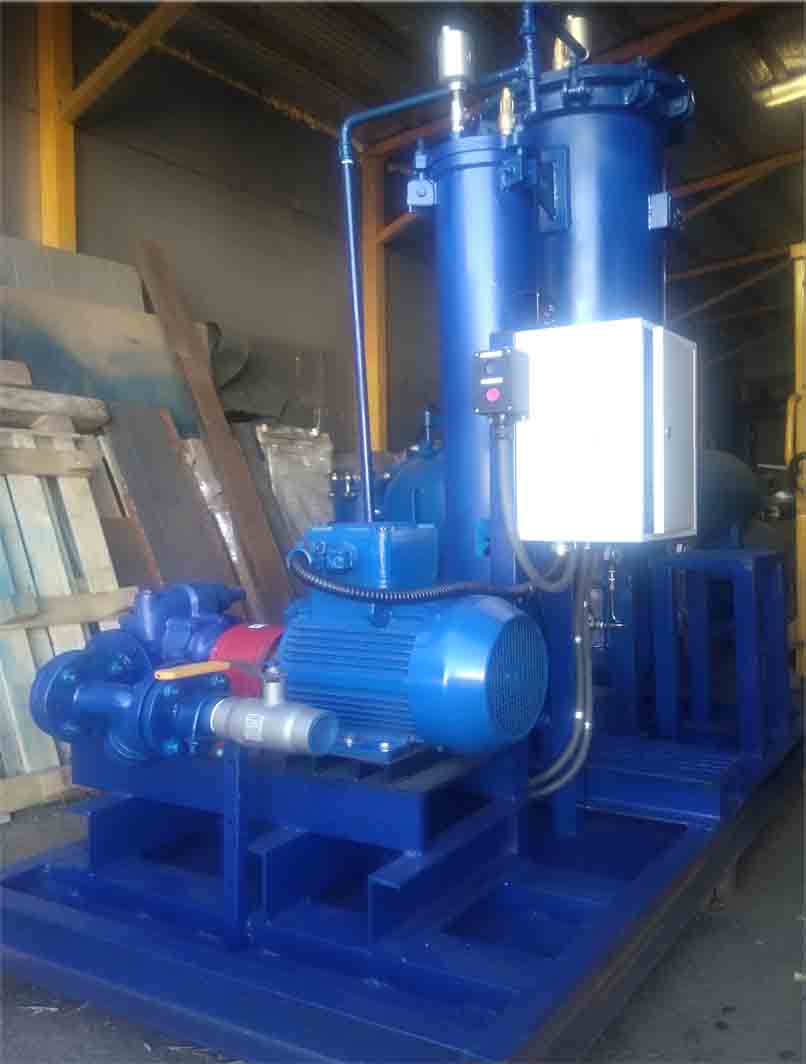

тная стационарная установка FVS – C
Установка предназначена для удаления твердых загрязнений и воды при перекачивании топлива или наполнении топливного резервуара. Может, применяется как система рециркуляции топлива в топливном резервуаре, перед поступлением топлива в двигатель.
Производительность до 5,6 м3/ч. Электропитание: 380 В / 3 / 50 Гц.
Управление: стандартная панель NEMA 4.Специальное исполнение — панель NEMA 7 (взрывощащищенное)
Оснащена : стренер фильтром, входным корзинчатым фильтром, коалесцирующим сепаратором со сливными картриджами или абсорбирующим, способным удалить до 7,5 литров свободной воды и частицы до 10 мкм. Эффективность очистки до 99.8 % удаления всех частиц до 3 мкм и воды до 15 ррм
Дополнительно может быть установлен расходомер.

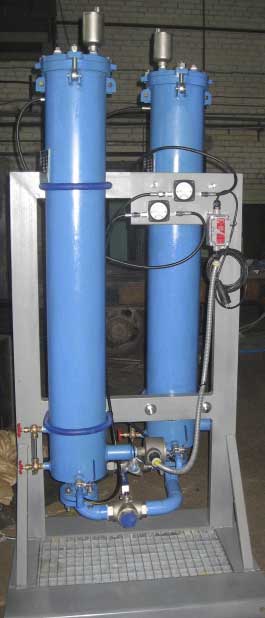

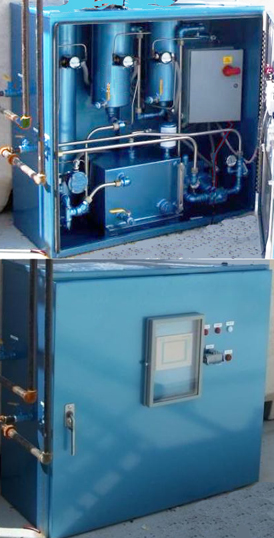

Мобильные установки FСM для очистки топлива и резервуаров хранения
Установки FCM применяют:
— для очистки дизельного топлива путем эффективного удаления воды из резервуаров хранения топлива, ила и осадка, что, естественно накапливаются в емкостях.
— для восстановления и оптимизации качества дизельного топлива.
— для перекачивания дизельного топлива из одной емкости в другую.
Установка серии FCM-HC
Стандартная комплектация: фильтр предварительной очистки -козинчатый фильтр, топливнымй кондиционер, сепаратор / коагулятор воды динамического типа, фильтр тонкой очистки, всасывающий и сливной шланги, порты входа- выхода по ступеням очистки, приборы контроля (датчик,расходомер и манометры), самовсасывающий центробежный насосос с прямым приводом. Самовсасывание до 6 м. Максимальный напор не более 2,5 бар. Производительность до 18 м3/ч.Эффективность фильтрации 95% при 10 мкм, эффективность удаления воды 98%.
Электропитание 240 В /1 /50 Гц. Исполнение — общепромышленное.
Управление: ручное или полностью автоматизированный контроллер (PLC) с цифровой индикацией.
Габарит 900x1100x1400. Вес — до 300 кг

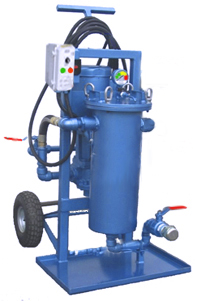

Компактная установка серии FCM-LC
FCM-LC установки компактны, просты в управлении и весьма универсальны. Они имеют в низкие эксплуатационные затраты и идеально подходят для использования:
— очистка танков на причалах, а также чтобы очистить танки на борту судов
-в отдаленных районах, на месте хранения топлива для тяжелой техники
-в эксплуатации и поддержании топлива для резервных генераторов
Производительность: от 1 м3/ч до 5,6 м3/ч, в зависимости от модели установки. Дополнительно: возможность регулировки производительности.
Комплектность: входной стрейнер фильтр, насос, фильтр сепаратор со сливными картриджами или абсорбирующим, приборы контроля.
Сменные фильтрующие элементы: фильтрующие, сепарирующие, абсорбирующие (до 4 л). Номинал от 1 мкм до 25 мкм.
Электропитание 240 В/1/50 Гц. Габариты 600x650x1350. Вес до 90 кг.
Устан
овка очистки и стабилизации хранимого топлива — FTS
Эффективна для использования в системе подачи топлива на дизель-генератор или котельную.Вода естественным путем накапливается в топливных резервуарах в результате конденсации или во время заполнения топливом, через вентиляционные отверстия. Вода и изменения температуры создают условия для роста микроорганизмов и естественного окисления топлива, ускоряя образование шлама, кислот и коррозии резервуара.Изменение качества топлива может вызывать отказ оборудования или работа оборудования может быть ненадежной Установка FTS это полностью автономная и полностью автоматизированная система. Она восстанавливает и стабилизирует топливо, ликвидирует и предотвращает микробные загрязнения, удаляет воду, ил и загрязнения из резервуаров, сохраняя целостность хранимого топлива. Система предназначена для автоматического запуска в заранее определенное время и может рециркулировать топливо в резервуаре много раз в течении дня. Установка FTS в базовой комплектации состоит из: стрейнер-фильтра для защиты насоса, шестеренного или центробежного насоса, первичного фильтра для удаления мусора (5-25 мкм), вторичного коалесцирующего фильтра сепаратора для осушки топлива (1-25 мкм), кондиционера для оптимизации качества топлива, увеличения способности фильтрации и ликвидации микробного загрязнения, механического расходомера, трубопровода и арматуры из нержавеющей стали. Первичный и вторичный фильтры оборудованы приборами контроля давления, датчиками воды и клапанами. Программируемый контроллер (PLC)- автоматически работает и следит состоянием установки.Для безопасной эксплуатации FTS оснащена датчиком утечки, индикатором тревоги и выключения системы. Установка находится в полностью закрытом корпусе, согласно требованиям NEMA. Дополнительные опции: электронный расходомер с индикатором тревоги и выключением системы (датчик давления). Производительность: от 2,5 л/мин до 280 л/мин.Всасывающая способность до 5 м (вертикальная) или до 30 м (горизонтальная). Электропитание :380V/3/50Hz 20A
Промышленные фильтры, коалесцирующие сепараторы для очистки дизельного топлива
Стрейнер фильтр корзинчатого типа BS
Эффективные фильтры для систем раздачи и очистки жидких сред.. Размер : Ду 40 – Ду 600. Материал корпуса: чугун, сталь, нержавеющая сталь.
Съемная корзина с перфорацией 0.03 мм до 12 мм или сеточная корзина от 0.8 мм до 0,04 мм
Корзины из нержавеющей стали. Соединение фланцевое, под приварку или резьбовое. Температура -60*с до 420 *С.
Давление рабочее до 20 бар. Специальное исполнение – до 250 бар.

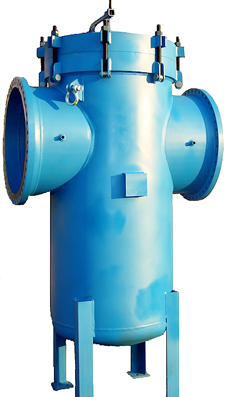

Магистральные стрейнер фильтры корзинчатого типа BS
Эффективные фильтры для магистральных трубопроводов. Размер : Ду 100 — Ду 900. Материал корпуса: чугун, сталь, нержавеющая сталь.
Съемная сеточная корзина от 0,05 мм. Материал козины: нержавеющая сталь.Соединение под приварку или фланцевое.
Производительность до 1000 м3/ч.
Рабочее давление до 20 бар. Специальное исполнение — 250 бар. Температура -60*С до 420*С.
Дуплексный (двойной) стрейнер фильтр корзинчатого типа
Y- стрейнер фильтр
Эффективные фильтры для локальных трубопроводов. Размер : Ду 50 – Ду 300.
Материал корпуса: чугун, сталь, нержавеющая сталь. Съемная сетка из нержавеющей стали с перфорацией от 20 mesh (0,8 мм).
Давление до 45 бар. Температура -60*С до 420*С.

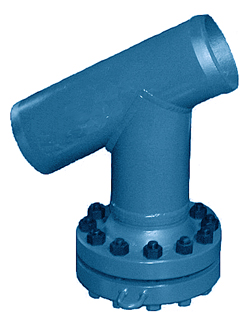

Магистральные Y- стрейнер
Эффективеные фильтры для магистральных трубопроводов. Размер: Ду 100 -Ду 600. Материал корпуса: чугун, сталь, нержавеющая сталь.
Материал съемной сетки: нержавеющая сталь. Номинал фильтрации — до 0.05 мм.
Рабочее давление до 45 бар. Температура -60*С до 425*С.

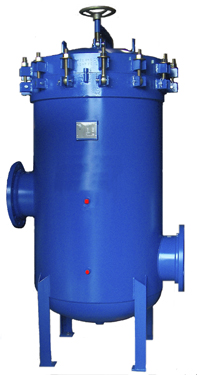

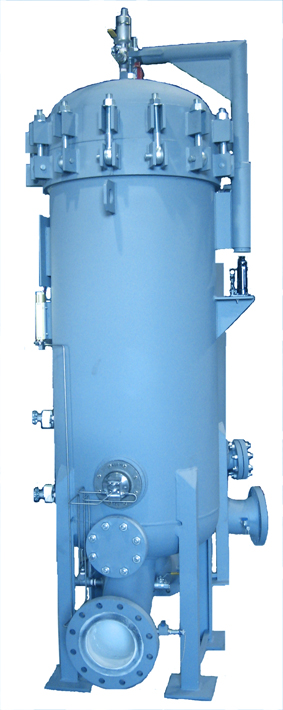

Корзинчатый фильтр серии BG
Обеспечивают эффективную очистку топлива и других углеводородных сред с большим количеством ила, ржавчины и других загрязняющих веществ. Экономически эффективны для предварительной фильтрации. Изготовлены согласно ASME code Sec.VIII Div. I (2010).
Просты в подключении и замене фильтрующего элемента.
Имеют большую емкость и рассчитаны на поток до 3000 м3/ч. Рабочее давление 10 бар (специальное исполнение до 45 бар). Температура — 60*С до +121*С.
Просты в подключении и замене фильтрующего элемента.
Имеют большую емкость и рассчитаны на поток до 3000 м3/ч. Рабочее давление 10 бар (специальное исполнение до 45 бар). Температура — 60*С до +121*С.
Материал корпуса : сталь, низкотемпературная сталь, нержавеющая сталь.
Номинал фильтрации от 1 мкм до 1250 мкм с эффективностью 99,8 %, в зависимости от модели фильтра.

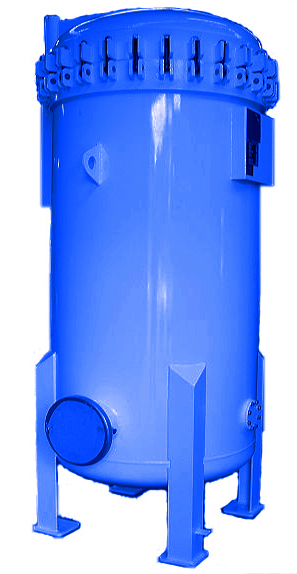

Картриджевые фильтры серии MF и серии CF
.jpg)
.jpg)
Обеспечивают эффективную очистку топлива и других углеводородных сред. Экономически эффективны для предварительной фильтрации.
Просты в подключении и замене фильтрующего элемента. Изготовлены согласно ASME code Sec.VIII Div. I (2010).
Рассчитаны на поток до 2300 м3/ч.
Рабочее давление 10 бар (специальное исполнение до 45 бар). Температура-60*С до +121*С.
Просты в подключении и замене фильтрующего элемента. Изготовлены согласно ASME code Sec.VIII Div. I (2010).
Рассчитаны на поток до 2300 м3/ч.
Рабочее давление 10 бар (специальное исполнение до 45 бар). Температура-60*С до +121*С.
Материал корпуса : сталь, низкотемпературная сталь, нержавеющая сталь. Номинал фильтрации от 1 мкм до 100 мкм.
Эффективность фильтрации 99,8 % при номинале 5 мкм.

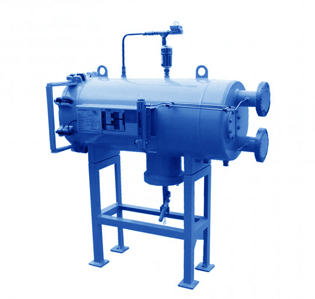

Коалесцерующие фильтры сепараторы cерии HFS и серии VFS.
.jpg)
Представляют из себя двухступенчатые фильтры. Предназначены для фильтрации твердых частиц и удаление воды по принципу разделения двух несмешивающихся жидкостей. Элементы коагулятора изготовлены из многослойного волокна стеклопластика с большой площадью рабочей поверхности, что обеспечивает высокую степень удаления воды (до 10 ррм). Эффективность удаления твердых частиц и воды 99,9% при 5 мкм. Сепарирующий элемент представляет собой высокоэффективный водный барьер для удаления воды (в т.ч. эмульгированной). Картриджевый элемент фильтра сепаратора построен из нержавеющей стали с экраном из тефлонового покрытия или плиссированного многослойного микростекловолокна или многослойной пропитанной целлюлозы.
Производительность до 1100 м3/ч. Изготовлены согласно ASME code Sec.VIII Div. I (2010).
Материал корпуса :сталь, низкотемпературнаясталь, нержавеющая сталь.
Материал корпуса :сталь, низкотемпературнаясталь, нержавеющая сталь.
Рабочее давление 10 бар (специальное исполнение до 45 бар). Температура -60*С до +121*С.
Универсальный фильтр сепаратор серии VERSA
Фильтр может использоваться как фильтр очистки частиц или как коалесцирующий фильтр сепаратор.
Изготовлены согласно ASME code Sec.VIII Div. I (2010).
Производительность в варианте фильтра очистки частиц до 45 м3/ч, в варианте фильтра сепаратора до 34 м3/ч.
Материал корпуса :сталь, низкотемпературнаясталь, нержавеющая сталь.
Рабочее давление 10 бар (специальное исполнение до 45 бар). Температура -60*С до +121*С.
Эффективность фильтрации 99,8 % при номинале 5 мкм. Доступны номиналы фильтрации от 0,5 мкм.
Эффективность работы в режиме сепаратора : удаление частиц до 2 мкм и воды, в том числе эмульгированной, до 10 ррм.

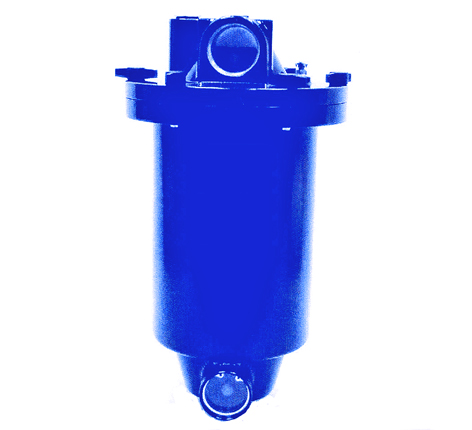

Фильтр сепаратор/коагулятор динамического типа FSD
FSD сепаратор/коагуляторы эффективно удаляет воду, шлам и донные отложения. Выполняет эту функцию без использования фильтрующих элементов, которые необходимо заменять или очищать. Очистка от собранной воды, отложений и шлама происходит путем открытия клапана на нижней стороне устройства. FSD фильтр способен удалить до 95% твердых загрязняющих веществ (примерно до 10 мкм) и 98% видимой воды, в том числе эмульгированной воды. Производительность потока до 90 м3/ч. Возможно оснащение датчиком воды (12 В или 24 В), а также подогревом.
Компактный фильтр сепаратор серии FV
Эти фильтры являются универсальными корпусами, предназ
наченными для использования с различными высокопроизводительными элементами Aquacon ® и др.
Может применяться как фильтр очистки, фильтр сепаратор, абсорбирующий фильтр.
наченными для использования с различными высокопроизводительными элементами Aquacon ® и др.Может применяться как фильтр очистки, фильтр сепаратор, абсорбирующий фильтр.
Aquacon ® картриджи эффективно отфильтровывают воду, а также эффективно отфильтровывают грязь, ржавчину и другие частицы размером до 0,5 микрона. Уменьшение свободной и эмульгированной воды до уровня менее 5 ррм за один проход. Объем поглощенной адсорбентом воды — до 1,5 литров.
Материал корпуса : углеродистая сталь. Рабочее давление 10 бар.
Производительность до 1 м3/ч. Рабочая температура -29*С +121*С.
Важно! Для правильного подбора системы, пожалуйста, отправьте нам заполненный ОПРОСНЫЙ ЛИСТ
